Резиновый контур в пазу пластины выглядит простой деталью. При этом он выполняет три разные функции одновременно, и от его геометрии зависит не только герметичность, но и то, как аппарат поведёт себя при повреждении.
Понимание конструкции объясняет вещи, которые иначе выглядят странно: почему течь всегда идёт наружу, почему нельзя ставить «похожую» прокладку и почему затяжка сверх нормы ломает аппарат.
Три функции одной детали
Герметизация контура. Уплотнение идёт по периметру пластины и не даёт среде выйти наружу. Это очевидная функция.
Разделение контуров. Менее очевидная и более важная. В каждой пластине четыре порта, но конкретный канал должен сообщаться только с двумя из них. Уплотнение обходит два «чужих» порта отдельными петлями, направляя среду мимо. Именно эта геометрия и формирует чередование каналов в пакете: как устроен пластинчатый теплообменник.
Задание зазора. Сжатое уплотнение определяет расстояние между пластинами, то есть сечение канала. Отсюда прямая связь: профиль уплотнения влияет на гидравлику аппарата, а не только на герметичность.
Из третьей функции следует важное практическое правило: уплотнение нельзя подобрать «по размеру на глаз». Даже если контур встал в паз, неверный профиль означает другое сжатие и другой зазор.
Двойное уплотнение и дренажные окна
Ключевое конструктивное решение, которое стоит понимать.
В зоне портов уплотнение делает не одну петлю, а двойную — с небольшим пространством между контурами. Это пространство сообщается с атмосферой через дренажные окна, прорезанные в кромке пластины.
Смысл в следующем. Если уплотнение в районе порта начнёт пропускать, среда попадёт в межконтурное пространство и выйдет наружу через дренажное окно. Она не сможет перетечь в соседний контур — на её пути ещё один барьер, а давления в межконтурном пространстве нет.
Отсюда практические следствия:
Дефект уплотнения даёт видимую наружную течь. Неприятно, мокро, но безопасно с точки зрения смешивания сред. Вода капает, её замечают, аппарат ставят в план.
Смешивание сред означает дефект пластины, а не уплотнения. Сквозной питтинг, трещина. Это другая история и другая срочность: внутренний переток и питтинг и хлориды.
Течь из дренажного окна — это сработавшая защита. Конструкция сделала ровно то, для чего предназначена. Уплотнение менять надо, но паниковать из-за качества воды не нужно.
Именно поэтому при поиске течи первым делом смотрят, откуда идёт вода: как найти течь.

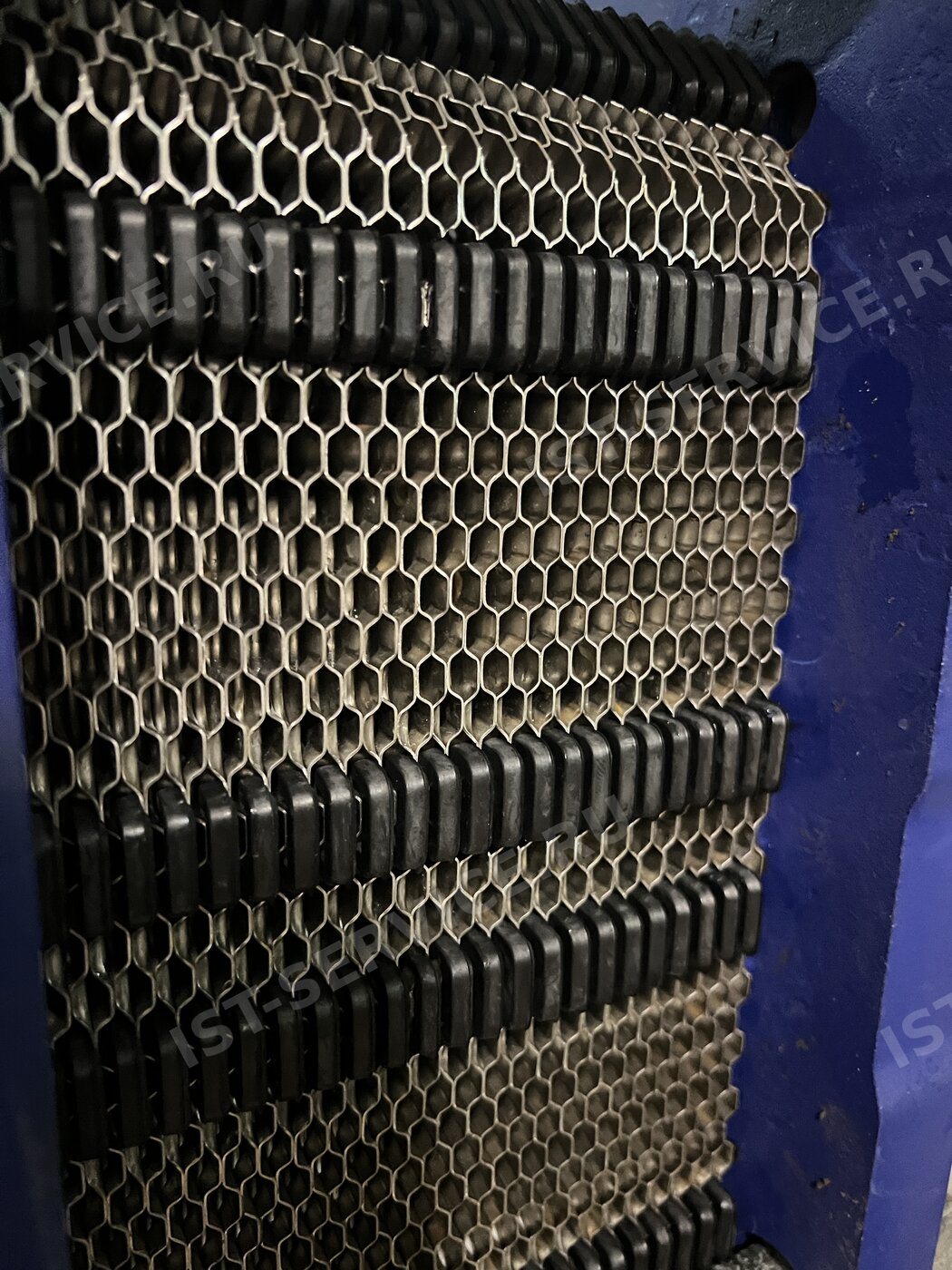

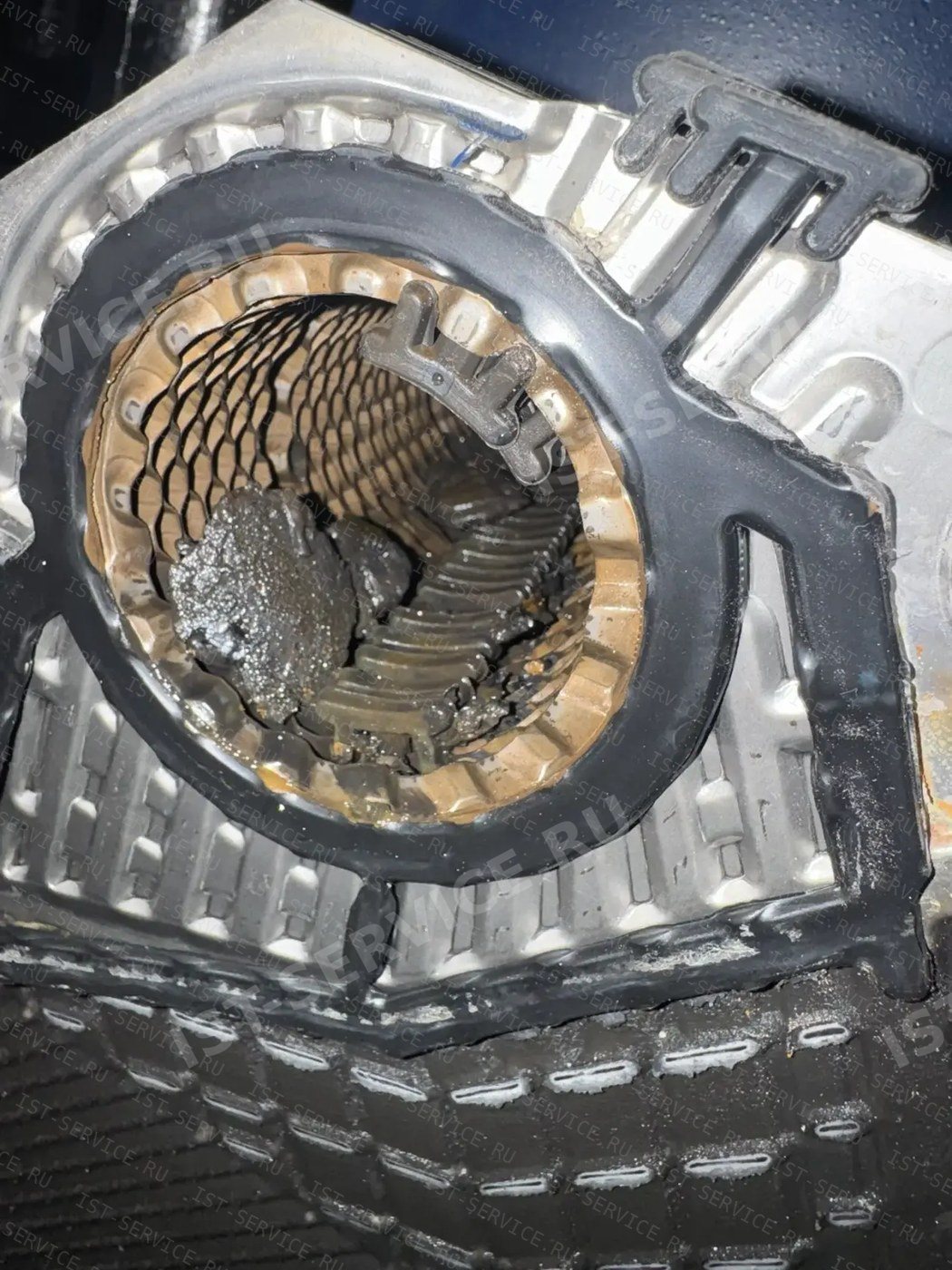

Фотографии с объектов, которые обслуживали.
Паз и посадка
Уплотнение лежит в штампованном пазу по периметру пластины. Форма паза соответствует профилю уплотнения, и это ещё одна причина, по которой детали не взаимозаменяемы между типоразмерами.
Что важно для эксплуатации:
Состояние паза определяет герметичность не меньше, чем состояние резины. Растянутый, деформированный или корродированный паз не удержит даже идеально подобранное новое уплотнение. Поэтому при дефектовке паз осматривают отдельно: дефектовка пластин.
Чистота паза обязательна. Остатки старого клея, окалина, песчинка под уплотнением создают локальный зазор — и точку течи, которую потом невозможно найти при собранном пакете.
Крепление бывает разным. Клеевое или защёлкивающееся — определяется конструкцией пластины: клеевые и клипсовые уплотнения.
Что происходит при сжатии
Резина практически несжимаема: под нагрузкой она не уменьшается в объёме, а перераспределяется. В правильно затянутом пакете уплотнение заполняет паз и создаёт нужное контактное давление на соседнюю пластину.
При избыточном усилии объёму некуда деваться, и резину выдавливает — наружу или в канал: почему уплотнение выдавливает из паза. При недостаточном контактного давления не хватает, и аппарат течёт.
Правильная степень сжатия задаётся паспортным размером пакета — не ощущением на ключе: размер пакета пластин.
Почему уплотнение — расходник
Резина стареет. Под действием температуры она постепенно теряет эластичность, а под нагрузкой приобретает остаточную деформацию — принимает форму, в которой работала.
Это нормальный процесс, а не поломка. Следствие для практики: повторно ставить снятое уплотнение бессмысленно даже при внешней целости — оно уже «запомнило» прежнее положение пластин и равномерного прилегания не даст. Подробнее — почему приходится менять уплотнения.
Частые вопросы
Зачем уплотнению двойной контур у портов?
Чтобы при повреждении среда вышла наружу через дренажное окно, а не перетекла в соседний контур. Это конструктивная защита от смешивания сред.
Течёт из дренажного окна — это опасно?
Опасности смешивания нет, защита сработала. Но уплотнение требует замены: дефект будет развиваться.
Можно ли подобрать уплотнение просто по габариту пластины?
Нет. Совпасть должны профиль сечения, геометрия петель у портов и тип крепления: [как подобрать уплотнения](/blog/podbor-uplotneniy/).
Почему уплотнение влияет на гидравлику?
Потому что его сжатая высота задаёт зазор между пластинами, то есть сечение канала.
Что важнее — состояние резины или состояние паза?
Оба. Новое уплотнение в повреждённом пазу герметичности не обеспечит.
