Дефектовка — момент, когда становится понятна дальнейшая судьба аппарата. До неё есть версии: симптомы, замеры, предположения. После — фактическое состояние каждой пластины.
Это самый содержательный этап ремонта и единственный, на котором объём работ может измениться. Разбираем, что именно смотрят и почему без него сборка превращается в лотерею.
Почему осмотр делают после чистки
Ответ простой: под отложениями металл не виден.
Слой накипи или шлама скрывает и точечную коррозию, и трещины, и изменения поверхности. Пластина, которая до мойки выглядела нормально, после неё может оказаться поражённой — причём именно там, где лежал самый плотный налёт: отложения создают локальную зону с агрессивной средой, и коррозия развивается под ними: коррозия пластин: виды и причины.
Обратная ситуация тоже бывает: пластина, выглядевшая безнадёжно, после чистки оказывается целой, а весь «ужас» был налётом.
Поэтому последовательность всегда одна: разборка, чистка, только потом оценка. Как это устроено в общем цикле работ — как проходит ремонт теплообменника.
Что смотрят
Поверхность на просвет. Самый простой и наглядный приём: пластина поднимается против света. Сквозные повреждения видно сразу — точки, трещины, свищи. Метод грубый, но быстрый и на месте.

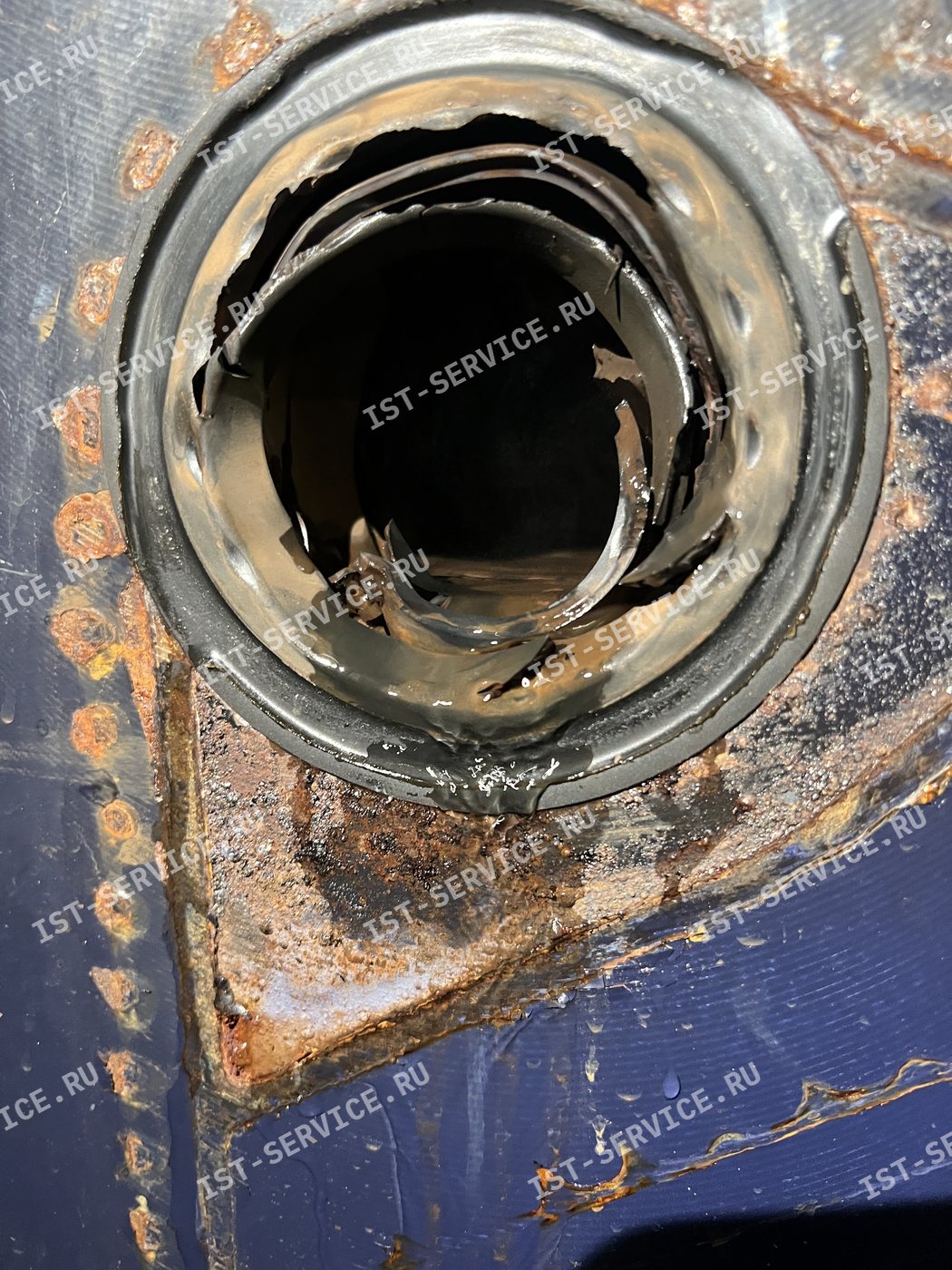

Зоны портов. Место наибольших напряжений и самый частый источник проблем. Здесь ищут трещины по кромке отверстия, следы коррозии, деформацию. Дефект в порту часто означает переток между контурами: трещины и повреждения портов.
Точечные поражения. Мелкие углубления, иногда с тёмным ободком, при чистой поверхности вокруг. Питтинг — самый коварный тип: сверху точка, а вглубь поражение идёт несопоставимо быстрее: питтинг и хлориды.
Геометрия. Пластина должна лежать ровно. Смятая гофра, волнистая кромка, общая «седловина» — признаки перетяжки, гидроудара или замерзания. Деформированная пластина не даёт равномерного прилегания уплотнения, и течь вернётся даже с новым комплектом.
Паз под уплотнение. Отдельная точка контроля, о которой часто забывают. Растянутый, повреждённый или корродированный паз не удержит новую прокладку — и это одна из причин, по которым новые уплотнения не устраняют течь.
Отпечаток уплотнения. По следу на соседней пластине видно, равномерно ли сжимался пакет. Разная глубина отпечатка по периметру — признак перекоса при затяжке.
Истончение. В зонах интенсивного потока металл может выработаться. На просвет такие участки выглядят светлее.
Что можно определить, а что нельзя
Визуальный осмотр закрывает большую часть вопросов, но не все.
Определяется глазом: сквозные дефекты, трещины по кромкам, явная деформация, состояние паза, характер и локализация коррозии, износ уплотнений.
Не определяется: микротрещины, ещё не ставшие сквозными; истончение без видимых изменений; внутренние дефекты металла.
Поэтому дефектовка не заканчивается осмотром. Финальная проверка — опрессовка собранного аппарата: она выявляет то, что глазом не видно: опрессовка после сборки.

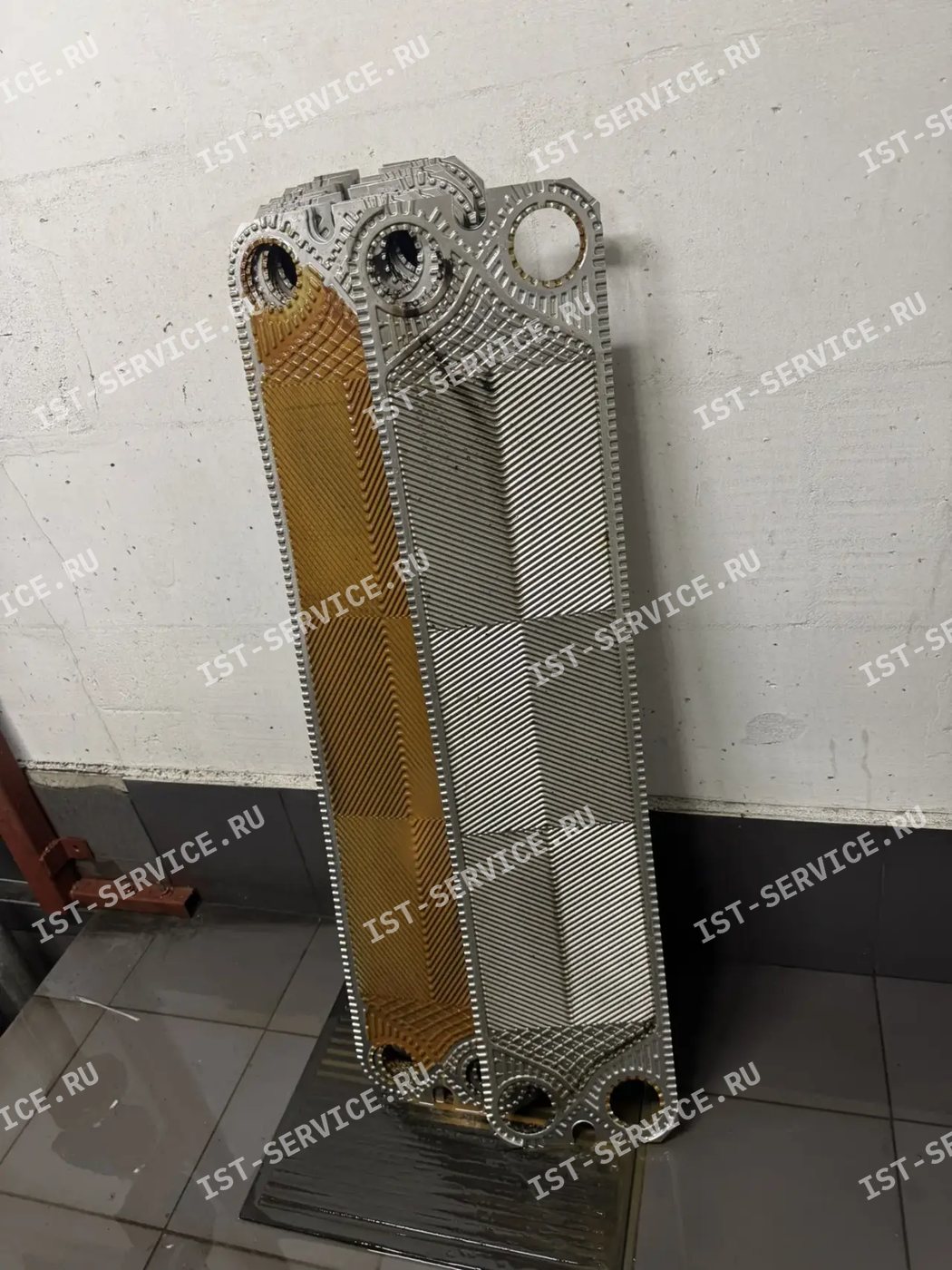

Фотографии с объектов, которые обслуживали.
Как принимается решение
По результатам осмотра пластины делятся на три группы:
| Состояние | Решение |
|---|---|
| Чистая, геометрия в норме, паз цел | возвращается в пакет |
| Поверхностные следы коррозии, геометрия в норме | по совокупности: может вернуться, но берётся на контроль |
| Сквозной дефект, трещина, деформация, повреждённый паз | замена |
Дальше считается арифметика: сколько пластин под замену, сколько они стоят, какой срок поставки. Если под замену идёт значительная часть пакета, сравнивают с заменой аппарата целиком — когда теплообменник уже неремонтопригоден.
Отдельный вопрос — чем менять, если оригинала нет: оригинальные или аналоговые пластины.
Почему смета может измениться
Это нужно оговаривать до начала работ, а не по факту.
Предварительный расчёт делается по модели, количеству пластин и симптому. Состояние металла в него не входит, потому что до вскрытия оно неизвестно. Если при дефектовке обнаружены повреждённые пластины, появляется новая позиция — и по стоимости, и по срокам.
Нормальная практика: изменение объёма согласуется до продолжения работ, с фотографиями конкретных дефектов. Что должно остаться у заказчика по итогам — как принять работы.
Что стоит требовать по результатам
- фотографии дефектов, а не общая формулировка «пластины изношены»;
- количество пластин по каждой категории;
- фото пакета до и после чистки — это и подтверждение объёма работ, и материал для сравнения при следующем обслуживании;
- рекомендации по причине: если найдена коррозия, важно понять, что её вызвало, иначе новые пластины прохудятся так же.
Частые вопросы
Можно ли осмотреть пластины, не разбирая аппарат?
Нет. Частично видно состояние торца пакета и уплотнений, но сами пластины доступны только после разборки.
Почему пластина выглядела плохо, а оказалась целой?
Налёт скрывает металл в обе стороны: может прятать дефект, а может выглядеть страшнее, чем реальное состояние. Поэтому осмотр всегда после чистки.
Сколько повреждённых пластин допустимо оставить?
Ни одной со сквозным дефектом или трещиной. Пластины с поверхностными следами коррозии оцениваются по совокупности — решение зависит от глубины поражения и от ответственности контура.
Обязательно ли менять деформированную пластину, если она не течёт?
Да. Деформация означает неравномерное прилегание уплотнения: течь появится при выходе на режим или вскоре после пуска.
Выявляет ли дефектовка все проблемы?
Не все. Микротрещины и скрытое истончение глазом не видны — их показывает опрессовка после сборки.
