Большинство пластинчатых аппаратов в тепловых пунктах — одноходовые: среда входит в пакет, проходит его один раз и выходит. Но встречаются и многоходовые, где поток разворачивается внутри пакета и проходит его несколько раз. Для обслуживания это различие важно: разбирают и собирают их по-разному.
Как отличить с первого взгляда
Одноходовой: все четыре патрубка — на неподвижной плите, той, что с шильдиком. Прижимная плита гладкая, к ней ничего не подключено.
Многоходовой: часть патрубков — на прижимной плите. Трубопроводы подходят с обеих сторон аппарата.
Бывают и смешанные варианты: по одному контуру один ход, по другому — несколько.
Зачем нужны многоходовые
Длина пути среды в одноходовом аппарате ограничена высотой пластины. Когда нужно передать много тепла при небольшом расходе или получить большой перепад температур, одного прохода не хватает: среда успевает пройти пакет, не отдав нужного тепла.
Многоходовая схема удлиняет путь: поток проходит часть каналов в одну сторону, разворачивается и проходит другую часть в обратную. Скорость в каналах растёт, теплообмен становится интенсивнее.
Плата — выше гидравлическое сопротивление и сложнее обслуживание.
Как устроен разворот
Поток разворачивается с помощью поворотных пластин — у них часть портов закрыта. Они стоят в определённых местах пакета и делят его на секции. Внешне такая пластина похожа на рядовую, отличие — в глухих портах.
Это важно при разборке: поворотную пластину нельзя поставить на место рядовой и наоборот.

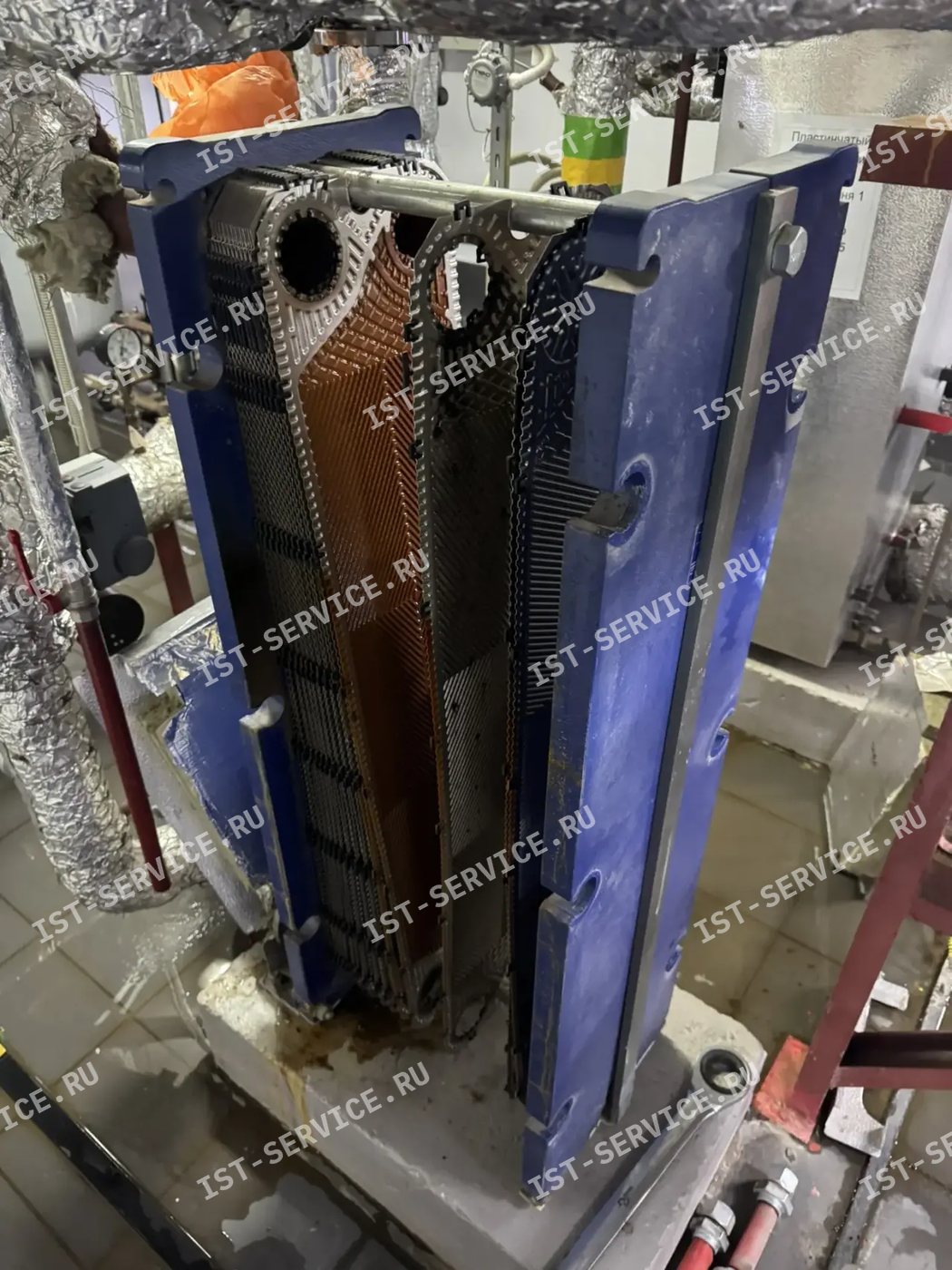

Фотографии с объектов, которые обслуживали.
Особенности разборки
Трубопроводы на прижимной плите. Чтобы отвести плиту и раскрыть пакет, их нужно отсоединить. На одноходовом этого не требуется. Значит, больше работы, больше соединений, которые могут закиснуть, и нужны исправные отсечки по обеим сторонам.
Маркировка обязательна вдвойне. Помимо чередования рядовых пластин, нужно зафиксировать положение поворотных. Ошибка в их расстановке меняет схему ходов: маркировка пластин и схема пакета.
Место. Трубы с обеих сторон — меньше свободы для раздвижки пакета и раскладки пластин: что подготовить на объекте.
Особенности сборки
- поворотные пластины — строго на свои места;
- размер пакета — по паспорту, как для любого аппарата: размер пакета;
- присоединения на прижимной плите — после затяжки пакета, без натяга от трубопроводов;
- опрессовка по контурам: опрессовка после сборки.
Что бывает при ошибке
Поворотная пластина не на месте — поток идёт не той схемой. Аппарат не выходит на параметры, растёт или падает сопротивление, в худшем случае контуры смешиваются.
Трубопровод затянут до сборки пакета — плита уходит с перекосом, пакет сжимается неравномерно.
Добавление или вывод пластин без учёта секций — нарушается баланс ходов. Для многоходовых аппаратов изменение пакета — задача с расчётом: можно ли добавить пластины.
Частые вопросы
Как понять, что аппарат многоходовой?
По патрубкам: если часть из них на прижимной плите — аппарат многоходовой.
Почему многоходовой сложнее обслуживать?
Нужно отсоединять трубопроводы от прижимной плиты и точно расставлять поворотные пластины.
Что такое поворотная пластина?
Пластина с частично закрытыми портами. Она разворачивает поток и делит пакет на секции.
Можно ли переделать многоходовой в одноходовой?
Это изменение схемы, которое требует расчёта и переделки обвязки. Самостоятельно так делать нельзя.
Какой аппарат эффективнее?
Зависит от задачи. Многоходовой нужен при небольших расходах и больших перепадах температур, одноходовой проще и дешевле в обслуживании.
