В системах кондиционирования и технологического охлаждения пластинчатый теплообменник работает «наоборот» по сравнению с отоплением — он отводит тепло, а не подводит. Принцип тот же, но режим и типичные проблемы другие.
Где он стоит
Разделение гликоля и воды. Чиллер с наружным охлаждением часто работает на гликоле, чтобы не замёрзнуть. А внутренние системы здания — на воде. Теплообменник между ними позволяет не заправлять гликолем всю систему здания.
Фрикулинг. Зимой холод берут от наружного воздуха через сухой охладитель, а теплообменник передаёт его во внутренний контур без работы компрессоров.
Утилизация тепла конденсации. Тепло, которое чиллер сбрасывает, можно использовать для подогрева воды — через теплообменник.
Технологическое охлаждение — оборудования, продуктов, растворов.
Чем режим отличается от отопления
Малый температурный напор. В холодоснабжении разность температур между контурами небольшая. Любое загрязнение сказывается быстрее и сильнее, чем в отоплении: недогрев и температурный напор.
Гликоль. В одном из контуров — почти всегда. Отсюда требования к материалу уплотнений, контроль концентрации и состояния теплоносителя: уплотнения под конкретную среду и промывка гликолевых контуров.
Риск замерзания. Если в водяном контуре температура опустится ниже нуля — при неправильной работе автоматики или остановке циркуляции, — аппарат замёрзнет: защита от замерзания.
Конденсат на холодном аппарате. Поверхность холоднее воздуха в помещении, на ней выпадает влага. Под плохой изоляцией она копится и разъедает раму: наружная коррозия и изоляция.

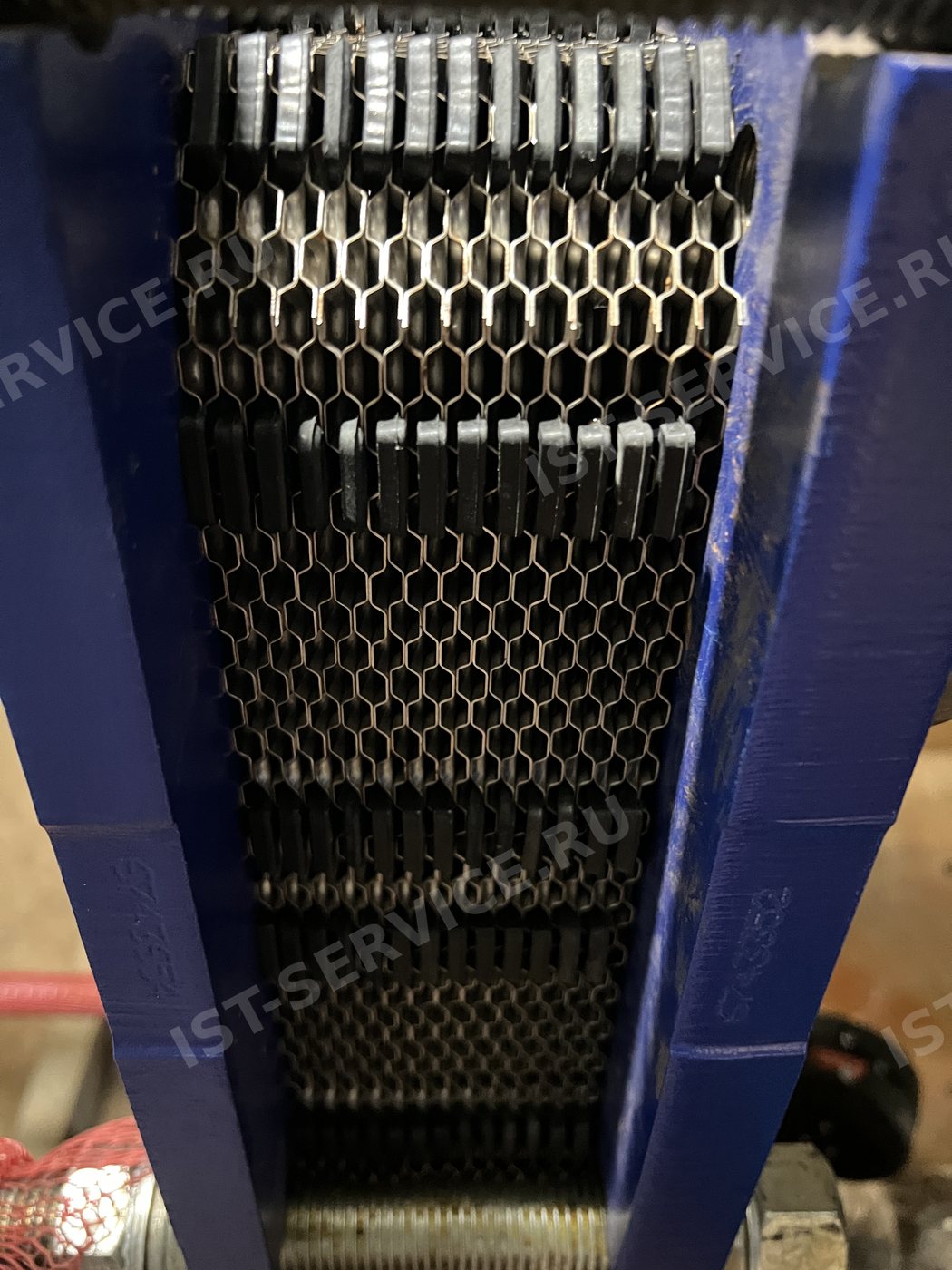

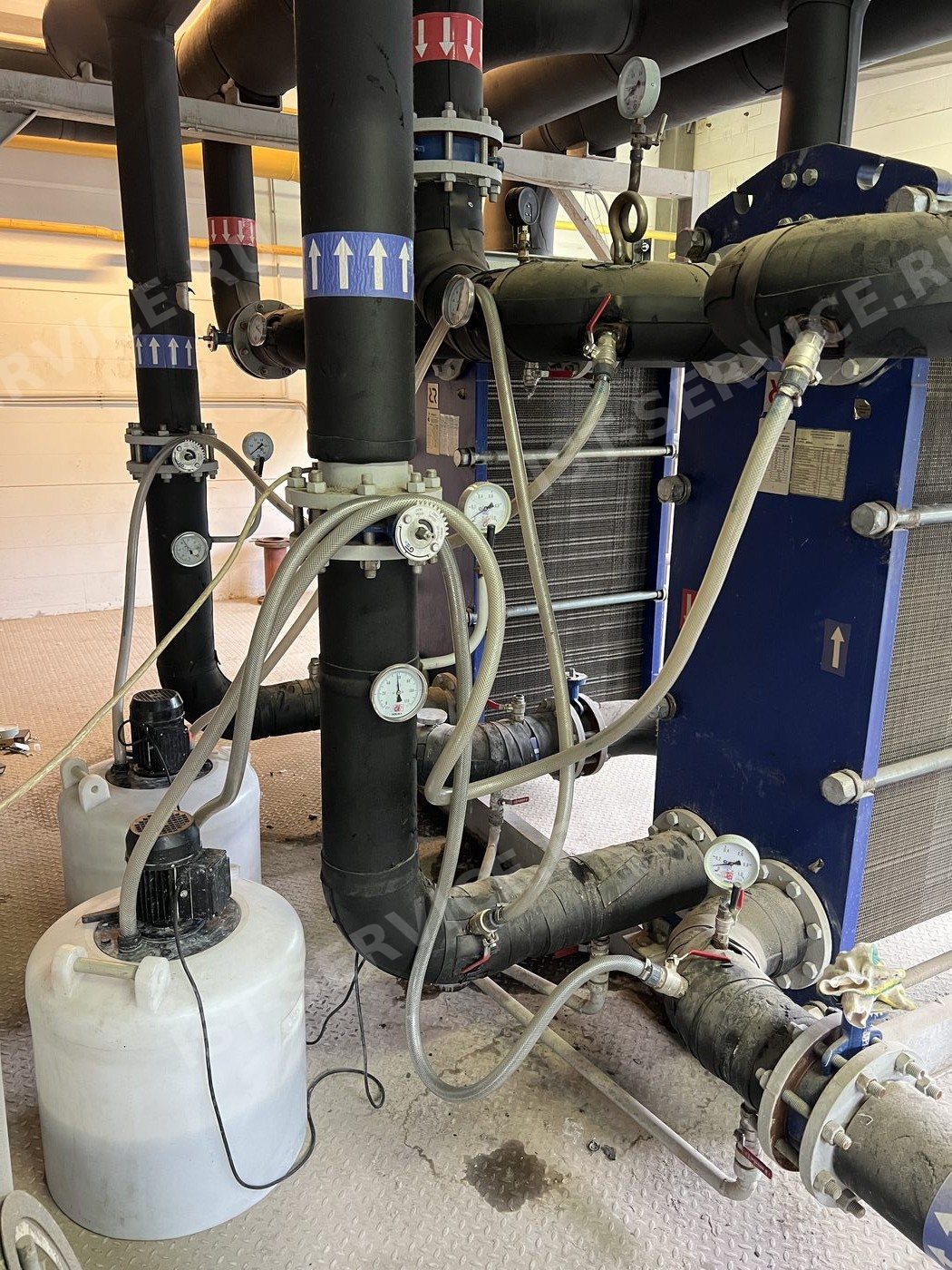

Фотографии с объектов, которые обслуживали.
Что встречается чаще
- потеря холодопроизводительности из-за отложений на водяной стороне;
- деградация гликоля и загрязнение продуктами его старения;
- коррозия рамы под изоляцией от конденсата;
- повреждения от замерзания при сбоях автоматики;
- в открытых контурах с градирнями — биообрастание: биообрастание.
Когда обслуживать
Окно — в период минимальной нагрузки. Для кондиционирования это холодное время года, для технологического охлаждения — плановые остановки производства.
При фрикулинге зимой аппарат, наоборот, нагружен. Поэтому схему и сезонность работы конкретного аппарата стоит учитывать при планировании.
Что проверять
- температуры и перепады давления по обоим контурам;
- концентрацию и состояние гликоля;
- состояние изоляции и наличие конденсата под ней;
- работу защиты от замерзания в автоматике;
- резервирование — если охлаждение критично: теплообменники в ЦОД.
Частые вопросы
Зачем теплообменник между чиллером и системой здания?
Чтобы гликоль был только в наружном контуре, а система здания работала на воде.
Почему в холодоснабжении загрязнение критичнее?
Разность температур между контурами небольшая, и потеря теплопередачи быстро снижает холодопроизводительность.
Может ли теплообменник замёрзнуть летом?
Да, если в водяном контуре температура опустится ниже нуля при сбое автоматики или остановке циркуляции.
Почему ржавеет рама холодного теплообменника?
На холодной поверхности выпадает конденсат, особенно под плохой изоляцией.
Когда лучше обслуживать?
В период минимальной нагрузки — для кондиционирования обычно в холодное время года.
