Почти любой разговор с сервисом начинается с одного вопроса: какая у вас модель. Ответ написан на металлической табличке, приклёпанной или приклеенной к раме. Проблема в том, что на ней два десятка цифр, часть из которых к подбору запчастей отношения не имеет, а часть — критична. Разбираем, что там есть на самом деле.
Где искать табличку

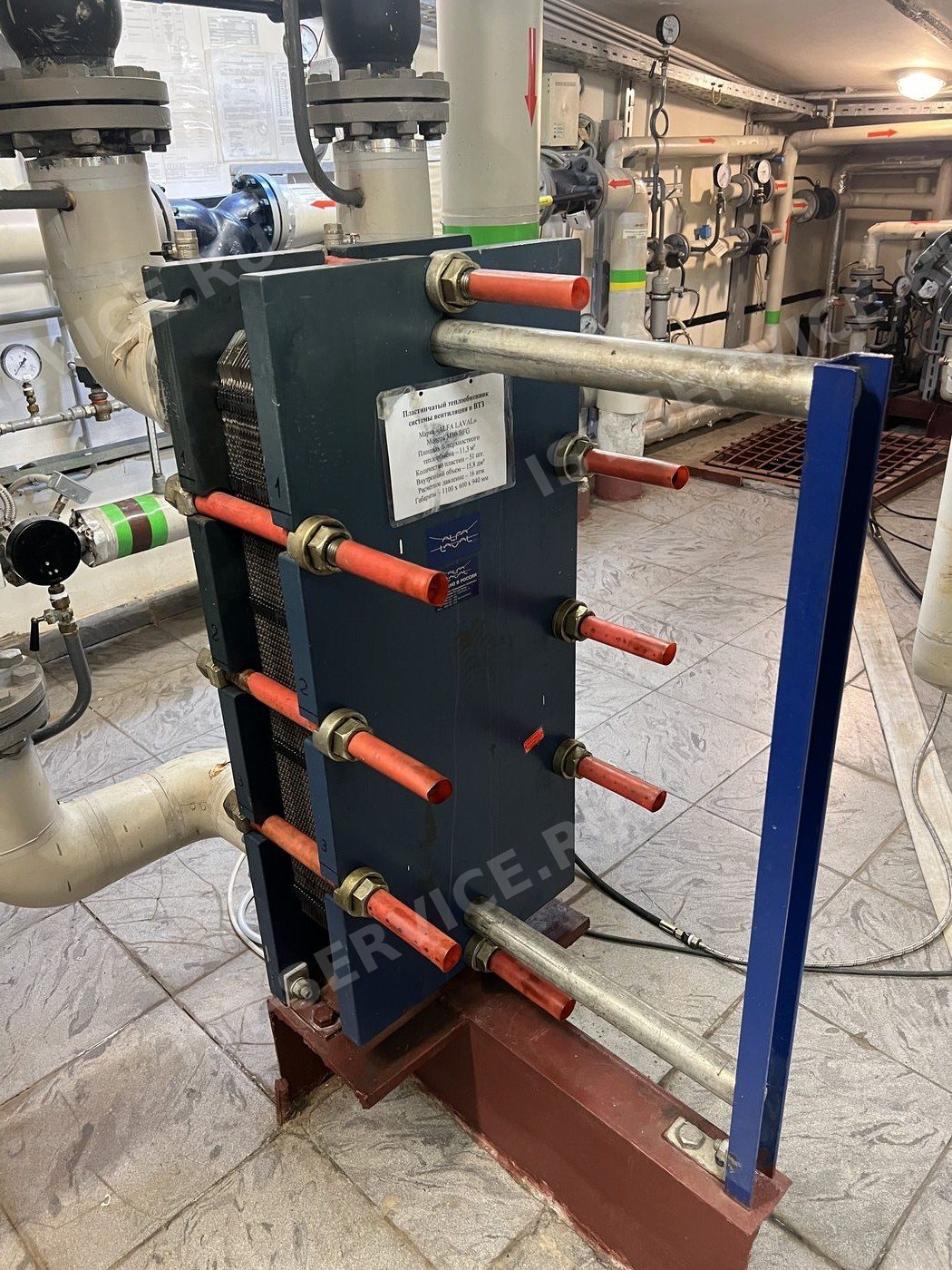

Стандартное место — неподвижная (передняя) плита, та, к которой подходят трубопроводы. Реже табличка стоит сбоку на раме или на верхней балке.
Что мешает её найти на объекте:
- изоляция. Теплообменники в тепловых пунктах часто закрыты матами или кожухом, и табличка оказывается под ним. Разрезать изоляцию ради этого не нужно — обычно достаточно отогнуть край;
- краска. При покраске трубопроводов шильдик закрашивают вместе со всем остальным. Гравировка под слоем краски часто читается на ощупь и при боковом свете;
- коррозия и конденсат. Наклеенные полиграфические таблички от влаги отходят и теряются первыми. Гравированные металлические живут дольше;
- место установки. Если аппарат зажат в угол, табличка может смотреть в стену.
Если таблички нет, данные не потеряны — об этом в конце.
Что на ней написано
Состав полей у разных производителей отличается, единого стандарта оформления нет. Но набор смыслов примерно один.
Модель и типоразмер. Главное поле. Именно по нему подбираются пластины и уплотнения. Обозначение обычно состоит из буквенной части (серия) и цифровой (типоразмер), плюс могут идти дополнительные индексы — исполнение, тип подключения, материал. Индексы игнорировать нельзя: два аппарата с одинаковой цифрой, но разными буквами могут иметь разные пластины.
Серийный или заводской номер. Уникальный номер конкретного аппарата. По нему производитель или его сервис может поднять комплектацию: какие именно пластины стояли, какой материал уплотнений, сколько каналов. Это самый ценный номер, когда обозначение модели прочитать не удаётся.
Количество пластин. Иногда указывается общее число, иногда — раскладка по контурам. Число пластин определяет количество уплотнений в комплекте и напрямую влияет на стоимость работ. Важный момент: фактическое количество может не совпадать с паспортным. Если аппарат за свою жизнь перебирали, пластины могли добавлять или выводить из пакета. Поэтому перед заказом комплекта число лучше подтвердить — пересчётом по торцу пакета или при разборке.
Расчётные давление и температура. Предельные параметры, на которые аппарат рассчитан по контурам. Значения бывают разными для греющей и нагреваемой сторон. Эти цифры нужны при опрессовке и при подборе замены — но не для подбора уплотнений.
Год выпуска. Даёт понимание, сколько аппарат отработал, и подсказывает, насколько вероятны проблемы с наличием запчастей на снятые с производства серии.
Дополнительно на табличках встречаются: площадь поверхности теплообмена, объём контуров, масса, номер по внутренней системе поставщика, данные об изготовителе и его адрес, обозначение по техрегламенту или сертификату.
Какие именно поля есть на вашем аппарате — смотрите по факту. Ориентироваться на «должно быть пять строк» не стоит.
Чего на шильдике нет
Это важнее, чем кажется. Люди часто присылают фото таблички и ждут, что по ней подберут всё.
По шильдику нельзя определить:
- материал уплотнений. Ни EPDM, ни NBR, ни другой — на табличке этого, как правило, нет. Материал подбирают по фактической среде и режиму работы. Подробнее — в статье о выборе материала уплотнения;
- тип крепления уплотнения — клеевое оно или защёлкивающееся. Это видно только по самой пластине;
- фактическое состояние аппарата. Год выпуска не говорит о том, менялись ли пластины;
- фактическое число пластин на сегодня — см. выше;
- марку стали пластин. Иногда указана, чаще нет.
Всё это определяется осмотром, замерами и документами, а не табличкой.
Если шильдик нечитаемый или его нет
Вариант рабочий, просто дольше. Что делать по порядку:
- Поднять документы. Паспорт аппарата, исполнительная документация по тепловому пункту, акты предыдущих ремонтов, счета на запчасти от прошлого подрядчика. В счетах обычно указана модель — это самый быстрый путь.
- Посмотреть на пластину. На многих пластинах штампуется или наносится маркировка — обозначение серии, иногда артикул. Видно её после снятия прижимной плиты или хотя бы при раздвижке пакета.
- Снять размеры. Габарит пластины, межосевое расстояние портов, диаметр портов, профиль гофрировки. По этому набору модель определяется достаточно надёжно. Методика — в статье о замерах для подбора пластины.
- Отсканировать окружение. Тип рамы, форма прижимной плиты, конструкция стяжек, цвет и форма патрубков — косвенные признаки, по которым специалист сужает круг до нескольких серий.
Только по фотографии общего вида модель определяется редко и всегда с оговорками — почему так, разобрано отдельно в материале об определении модели по фото.
Что сфотографировать, чтобы не переписывать от руки
Переписывание данных с таблички в заявку — источник половины ошибок при подборе. Буква «О» превращается в ноль, индекс теряется, число пластин записывается по памяти. Быстрее и надёжнее прислать фотографии.
Нужны четыре кадра:
- шильдик целиком, в фокусе, без бликов. Если табличка гравированная и блестит — снимать под углом или с боковой подсветкой, вспышку лучше выключить;
- общий вид аппарата с трубопроводами — по нему видно компоновку и схему подключения;
- торец пакета пластин — по нему считаются пластины и видно состояние уплотнений;
- место дефекта, если есть течь или другой симптом.
Полный список того, что стоит подготовить перед обращением в сервис, собран в отдельном чек-листе: какие данные собрать до вызова инженера.
Что дальше
Когда модель известна — можно смотреть, что по ней есть: уплотнения, пластины, ориентировочные цены. Разделы по производителям собраны в каталоге. Если модель определена, но вопрос в том, брать оригинал или аналог, — это отдельная тема, разобранная в материале про оригинальные и аналоговые уплотнения.
Частые вопросы
Можно ли заказать уплотнения только по модели с шильдика?
В большинстве случаев да, но нужны ещё два параметра: фактическое количество пластин и материал уплотнения под вашу среду. Первое лучше пересчитать, второе на шильдике не указано.
Что делать, если на шильдике два номера — один заводской, другой от поставщика?
Присылайте оба. Заводской нужен производителю для подъёма комплектации, номер поставщика помогает найти историю поставки.
Число пластин на шильдике не совпадает с фактическим. Какое верное?
Фактическое. Паспортное относится к аппарату в исходной комплектации; если его перебирали, пакет мог измениться. Перед заказом комплекта уплотнений считайте по торцу.
Шильдик закрашен. Можно его зачистить?
Аккуратно снять краску растворителем — обычно можно. Абразивом лучше не работать: гравировка неглубокая, её легко стереть вместе с краской.
Как понять по шильдику, разборный аппарат или паяный?
Напрямую — никак, но косвенно помогает сама конструкция: у паяного нет стяжных шпилек и прижимной плиты. Разница в обслуживании принципиальная, она разобрана в статье о [видах конструкций](/blog/vidy-konstrukciy/).
