Смонтированный аппарат — ещё не работающий узел. Между «трубы подключены» и «здание получает тепло по графику» есть этап, который часто сокращают до открытия задвижек. Из-за этого новый аппарат нередко не выходит на расчётную мощность, и причину потом ищут в оборудовании.
Порядок пуска после ремонта — отдельная тема: как правильно запускать теплообменник после ремонта. Здесь — про ввод нового аппарата.
Шаг 1. Проверка до заполнения
- схема подключения — греющий и нагреваемый контуры не перепутаны, среды идут противотоком: принцип работы;
- патрубки без натяга — трубопроводы опираются на собственные опоры: ошибки монтажа;
- размер пакета соответствует паспортному — при транспортировке и монтаже аппарат могли подтягивать или ослаблять: размер пакета;
- фильтры, приборы, арматура, воздушники, дренажи на месте: обвязка теплообменника;
- система промыта до подключения аппарата — иначе вся монтажная грязь окажется в каналах.
Шаг 2. Опрессовка
Аппарат и обвязка испытываются давлением по контурам раздельно. Испытательное давление — по паспорту аппарата. Если систему опрессовывают давлением выше допустимого для теплообменника, его отсекают: опрессовка после сборки.
Шаг 3. Заполнение и удаление воздуха
Контуры заполняют медленно, снизу, с открытыми воздушниками. Воздух в пакете снижает теплопередачу, мешает циркуляции и создаёт условия для гидроударов.
Шаг 4. Плавный пуск
Арматуру открывают постепенно, сначала нагреваемый контур, затем греющий — если производитель не предписывает иного. Резкий пуск — прямой путь к гидроудару: последствия гидроудара.

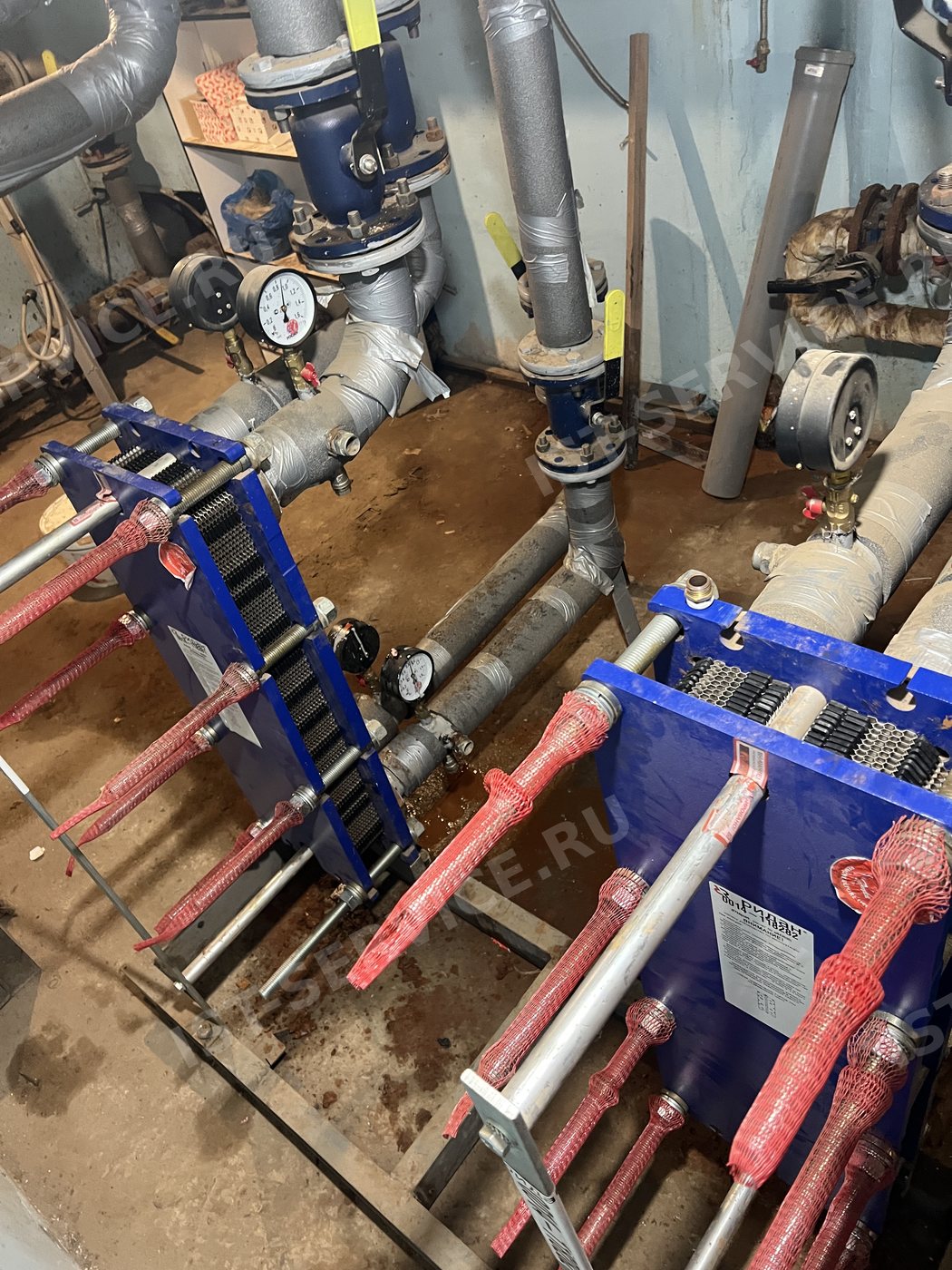

Фотографии с объектов, которые обслуживали.
Шаг 5. Вывод на режим и настройка
- настройка регулятора и клапана по температурному графику;
- проверка работы насосов и расходов;
- проверка защитных функций автоматики — например, защиты от замерзания в вентиляции: защита от замерзания.
Шаг 6. Контрольные замеры
После выхода на стабильный режим фиксируют: - четыре температуры; - перепады давления по контурам; - расходы, если есть учёт.
Эти значения сравнивают с проектными. Они же становятся точкой отсчёта для всей дальнейшей эксплуатации: журнал параметров.
Если не выходит на параметры
Частые причины у нового аппарата: - перепутаны контуры или прямоток вместо противотока; - воздух в пакете; - недостаточные параметры сети или расход; - загрязнение от неотмытой системы; - ошибка подбора.
Подробный разбор — почему новый теплообменник не выдаёт мощность.
Что остаётся после пусконаладки
- акт с параметрами при пуске;
- настройки автоматики;
- результаты опрессовки;
- паспорт аппарата и данные о модели и количестве пластин.
Это пригодится при каждом следующем обращении к аппарату.
Частые вопросы
Чем пусконаладка отличается от простого пуска?
Пусконаладка включает проверку схемы, опрессовку, настройку автоматики и замеры с выводом на проектные параметры.
Почему новый теплообменник не выходит на мощность?
Чаще всего — неверное подключение, воздух, параметры сети или грязь от неотмытой системы.
Нужно ли промывать систему перед подключением нового аппарата?
Да. Иначе монтажная грязь осядет в каналах пластин.
Какие данные фиксируют при пуске?
Температуры, перепады давления, расходы, настройки автоматики и результаты опрессовки.
Зачем замеры при пуске, если аппарат новый?
Это точка отсчёта. По ней потом видно, как меняется состояние аппарата.
