Во многих тепловых пунктах горячую воду готовят не одним теплообменником, а двумя, установленными последовательно по водопроводной воде. Это не дублирование, а способ использовать тепло, которое иначе ушло бы обратно в сеть.
Для эксплуатации схема означает одно важное обстоятельство: две ступени работают как единое целое, и проблема одной сразу сказывается на другой.
Как работает
Первая ступень подогревает холодную водопроводную воду теплом обратной сетевой воды — той, что уже прошла через систему отопления. Эта вода ещё тёплая, и её тепло полезно использовать, а не возвращать в сеть.
Вторая ступень догревает воду до требуемой температуры за счёт сетевой воды из подающего трубопровода.
Результат: часть нагрева происходит «бесплатно», за счёт обратки, и расход сетевой воды на ГВС снижается.
Встречаются разные варианты подключения второй ступени по греющей стороне относительно системы отопления. Какой именно у вас — видно по проекту теплового пункта. На логику обслуживания это влияет мало, а на распределение нагрузки между ступенями — заметно.
Как ступени влияют друг на друга
Если зарастает первая ступень, она нагревает воду меньше, и вторая вынуждена добирать разницу. Автоматика открывает клапан сильнее, растёт расход сетевой воды из подачи. Температура на кране при этом может не меняться долгое время — вторая ступень компенсирует. Проблема видна только по параметрам.
Если зарастает вторая ступень, на кран приходит недогретая вода — это замечают сразу.
Практический вывод: нормальная температура ГВС не означает, что первая ступень в порядке. Её состояние видно по температуре воды между ступенями и по положению клапана второй ступени.

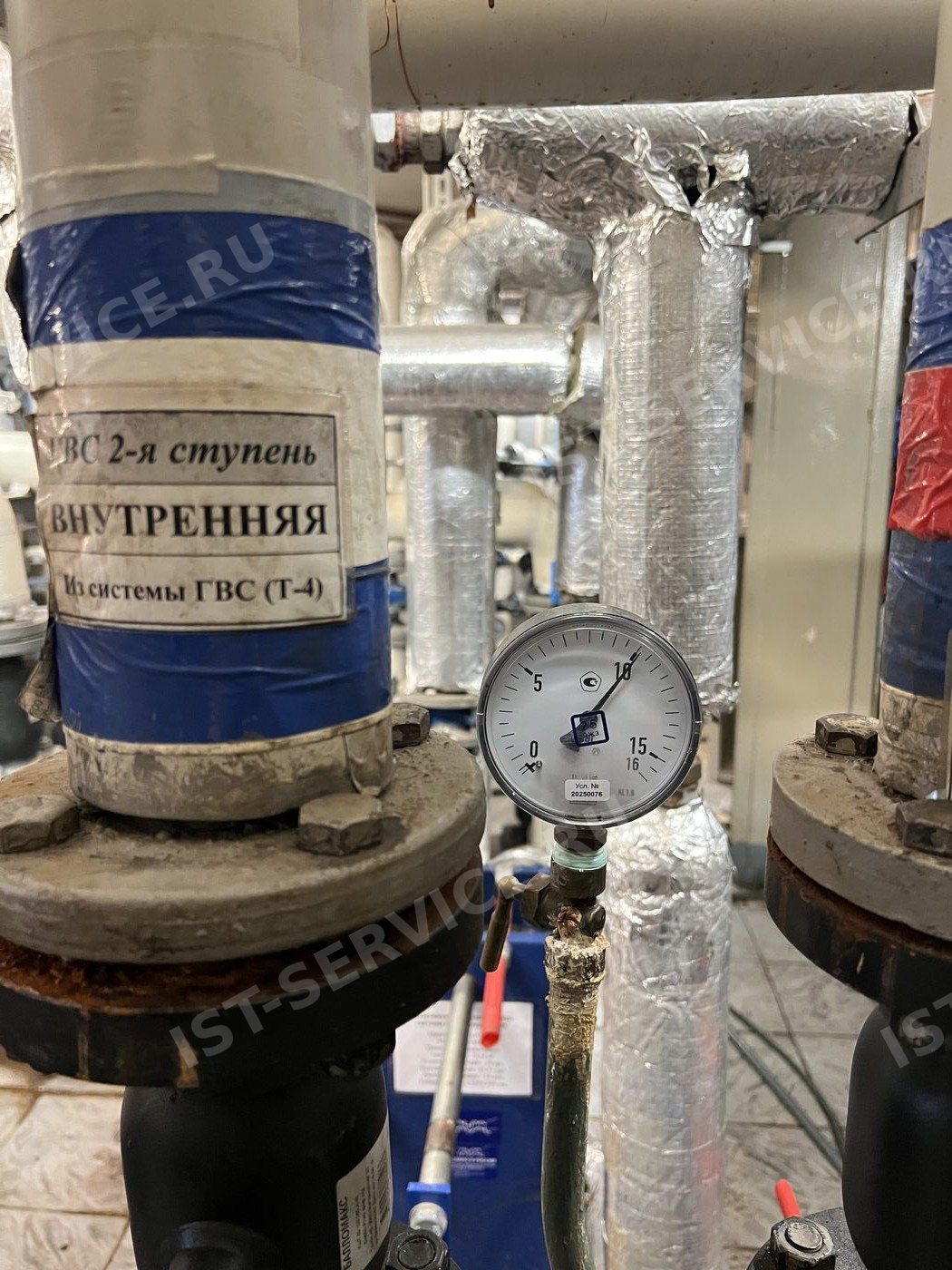

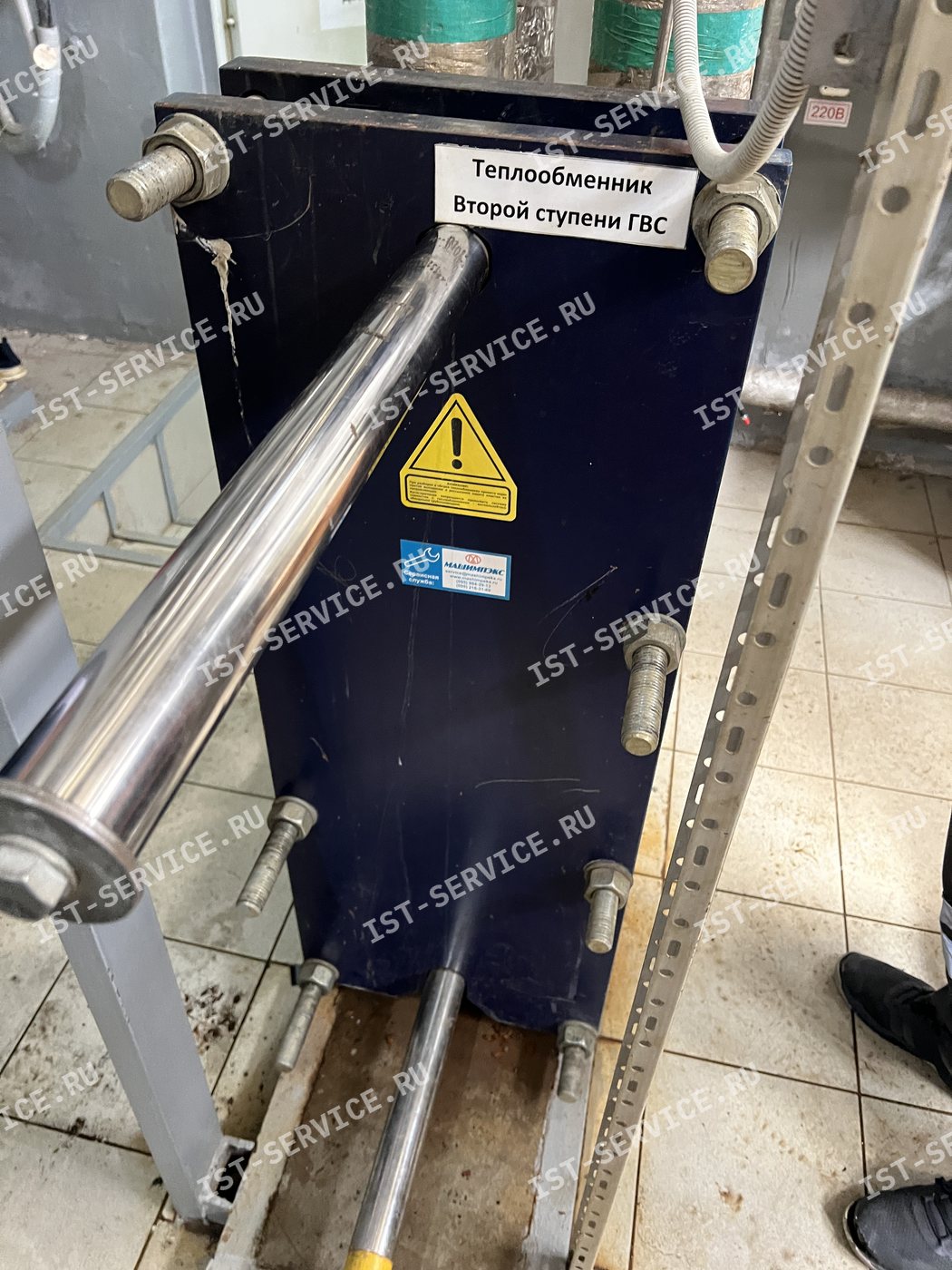

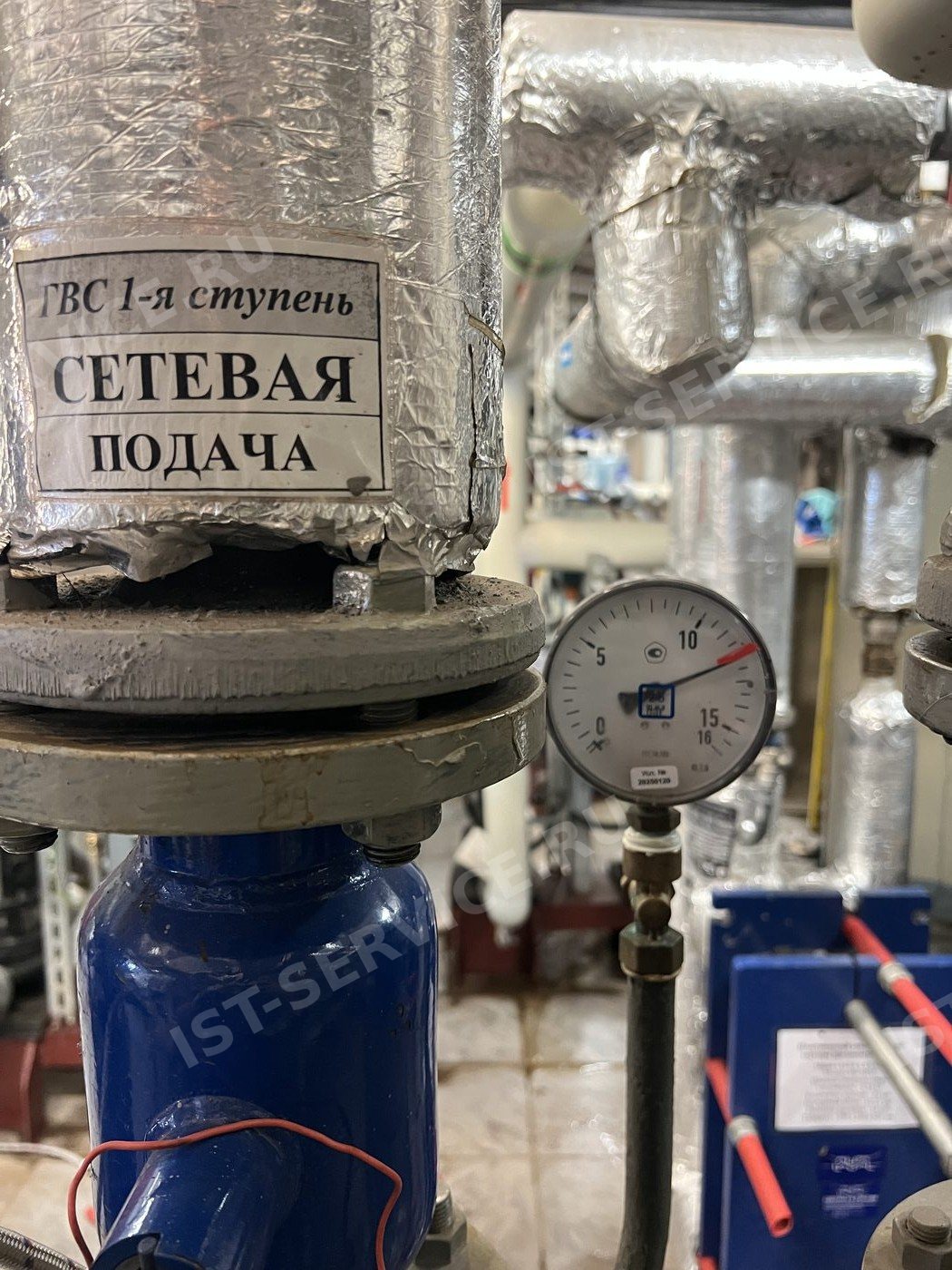

Фотографии с объектов, которые обслуживали.
Что контролировать
- температуру холодной воды на входе в первую ступень;
- температуру воды между ступенями — это главный показатель работы первой ступени;
- температуру горячей воды на выходе второй ступени;
- температуры сетевой воды на входе и выходе каждой ступени;
- перепады давления на обоих аппаратах.
Если температура между ступенями постепенно снижается при сопоставимых условиях — первая ступень теряет эффективность. Как вести записи — журнал параметров.
Обслуживание
Обе ступени — за один раз. Мыть одну и через месяц возвращаться ко второй означает два отключения ГВС вместо одного. Кроме того, ступени загрязняются по-разному, и после промывки одной распределение нагрузки меняется: несколько теплообменников на одном объекте.
Характер отложений может отличаться. Первая ступень работает при более низкой температуре, вторая — при более высокой. Накипь при нагреве растёт интенсивнее, поэтому на второй ступени её может быть больше: накипь в теплообменнике.
Уплотнения подбирают под режим каждой ступени. Температурные условия у них разные, и ставить одинаковый комплект «для простоты» не всегда правильно: уплотнения под конкретную среду.
Особенности промывки контура горячей воды — промывка теплообменника ГВС.
Типичные ситуации
«Горячая вода нормальная, но растёт счёт за тепло». Возможная причина — деградация первой ступени: вторая компенсирует, но за счёт большего расхода сетевой воды.
«После промывки одной ступени стало хуже на другой». Нагрузка перераспределилась, и стало заметно состояние второго аппарата.
«Не держит температуру в часы пик». Обе ступени работают на пределе — нужно смотреть состояние обеих, а не только второй.
Частые вопросы
Зачем два теплообменника на горячую воду?
Первая ступень использует тепло обратной сетевой воды, вторая догревает. Так снижается расход сетевой воды.
Как понять, что первая ступень загрязнилась?
По температуре воды между ступенями и по положению клапана второй ступени. Температура на кране меняется в последнюю очередь.
Можно ли промыть только одну ступень?
Можно, но обычно невыгодно: два отключения вместо одного, а вторая ступень часто в похожем состоянии.
Одинаковые ли уплотнения на обеих ступенях?
Не обязательно. У ступеней разные температурные режимы, и материал подбирают под каждый.
Почему загрязнение первой ступени влияет на оплату тепла?
Вторая ступень компенсирует недогрев за счёт сетевой воды из подачи, и её расход растёт.
